【Python/OpenCV】DoGフィルタで輪郭検出

Python版OpenCVでDoGフィルタを実装し、画像の輪郭を検出する方法をソースコード付きで解説します。

DoGフィルタとは

DoG(Difference of Gaussian)とは、ガウス関数の標準偏差$\sigma$の値が異なる2つのガウシアンフィルタ画像の差分です。DoGフィルタは、LoGフィルタに近似となり、計算量も小さいためLoGフィルタの代わりの輪郭検出用フィルタとして用いられます。DoGフィルタの仕組みの詳細は以下ページで別途解説しています。

【画像処理】DoGフィルターの原理・特徴・計算式
画像処理におけるDoGフィルターの原理・特徴・計算方法についてまとめました。

今回は、Python言語とOpenCVを用いてDoGフィルタを実装してみました。

サンプルコード①

以下は、「cv2.GaussianBlur」で標準偏差σの値が異なる2つのガウシアンフィルタを実装し、その差分を取ることでDoGフィルタを実装したサンプルコードです。


実行結果

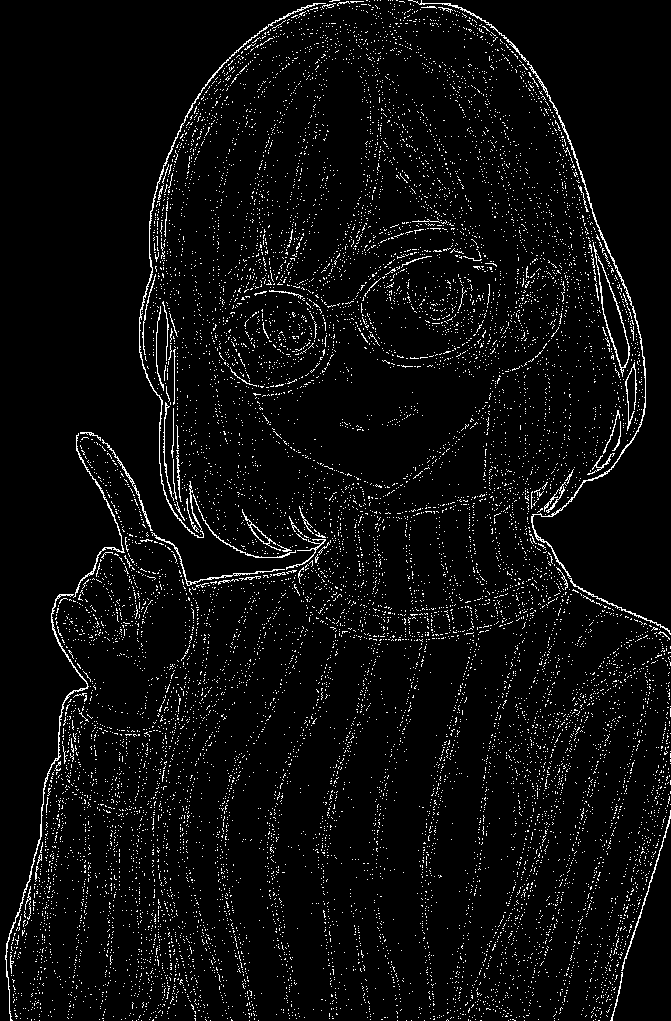

サンプルプログラムの実行結果です。輪郭は検出できていますが、パラメータを調整してもノイズも多めとなりました。

■入力画像(左)と出力画像(右)

サンプルコード②

以下は、Python版OpenCVの「cv2.filter2D」でDoGフィルタを実装したサンプルコードです。


実行結果

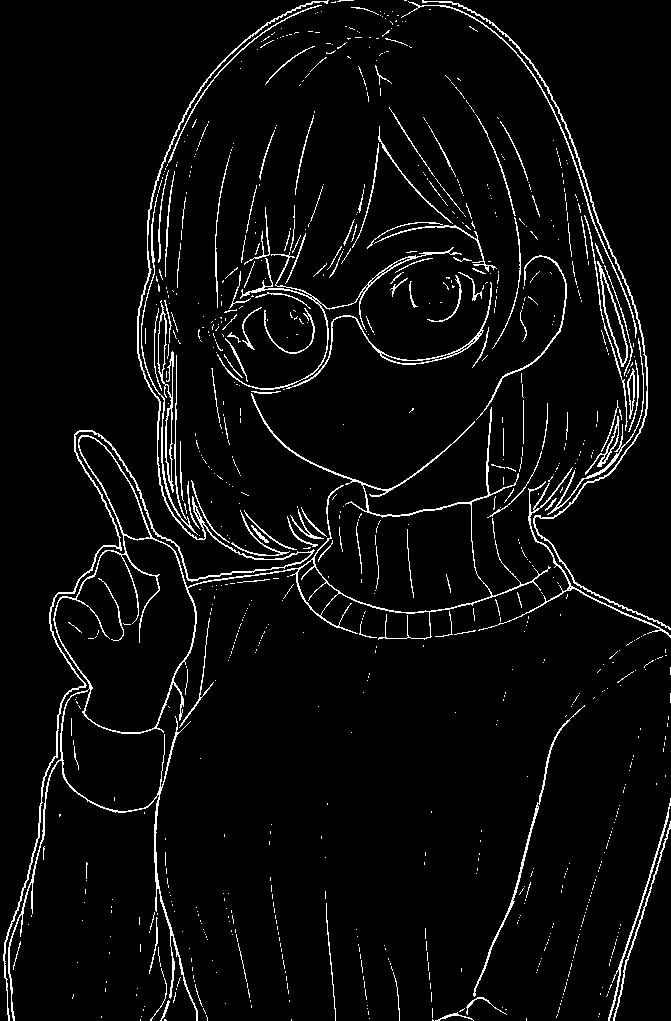

サンプルプログラムの実行結果です。
うまくパラメータを調整することで、サンプルコード①よりもノイズが抑えることができました。

■入力画像(左)と出力画像(右)

同様に、Python版OpenCVの「cv2.filter2D」でLoGフィルタを実装した際の処理時間は約7.9ミリ秒、今回のDoGフィルタだと約2.4ミリ秒と3倍以上高速化できています。

【Python/OpenCV】LoGフィルタで輪郭検出
Python版OpenCVでLoGフィルタを実装し、ノイズを抑えて画像の輪郭を検出する方法をソースコード付きで解説します。
