【Python/OpenCV】オプティカルフロー(Lucas-Kanade法)で物体追跡

Python版OpenCVでLucas-Kanade法を実装し、物体追跡(オプティカルフローを計算)する方法をソースコード付きで解説します。

オプティカルフローで物体追跡

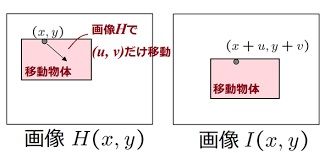

オプティカルフローとは、デジタル画像中の物体の動きを「ベクトル」で表したものです。
主に移動物体の検出や、その動作の解析などによく用いられています。以下は振り子のオプティカルフローを赤い線で描画しているものです。

【実行例】

しかしオプティカルフロー(=物体の移動ベクトル)を一意的に求めることは困難です。
一般的には推定によって動き(ベクトル)を求めます。
オプティカルフローを推定する手法は代表的なモノに「LucasKanade法」や「Horn-Schunk法」があります。今回は、Shi-Tomasi法で求めた特徴点を「LucasKanade法」で追跡してみます。

なお、オプティカルフローの原理については、以下ページで別途解説しています。

【オプティカルフローとは】推定の原理・特徴・計算式
オプティカルフローとは?移動量の推定方法、原理、計算式についてまとめました。

また、Shi-Tomasi法による特徴点(コーナー)の検出原理については以下ページで別途解説しています。

Shi-Tomasi法で特徴点を検出する原理・計算式
Shi-Tomasi法で特徴点を検出する原理や計算式についてまとめました。

サンプルコード

サンプルプログラムのソースコードです。


コード解説

サンプルコードの重要箇所を詳しく解説します。

  • 指定されたビデオファイルを読み込みます。ここでは、input2.mp4というファイルを読み込んでいます。
cap = cv2.VideoCapture("/Users/github/sample/python/opencv/video/input2.mp4")
  • Shi-Tomasi法のパラメータを設定しています。
ft_params = dict(maxCorners=100, qualityLevel=0.3, minDistance=7, blockSize=7)
パラメータ 説明
maxCorners 検出する最大の特徴点数を指定します。ここでは最大100個の特徴点を検出します。
qualityLevel 特徴点の品質を決めるしきい値です。値が高いほど、品質の高い特徴点のみが選ばれます。
minDistance 特徴点間の最小距離を指定します。これにより、近接する特徴点が除外されます。
blockSize 特徴点を計算するためのブロックサイズを指定します。

以下では、Lucas-Kanade法のパラメータを設定します。

lk_params = dict(winSize=(15, 15), maxLevel=2, criteria=(cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 0.03))
パラメータ 説明
winSize オプティカルフローを計算するためのウィンドウサイズを指定します。ここでは15×15ピクセルのウィンドウを使用します。
maxLevel ピラミッドのレベル数を指定します。ここでは2レベルのピラミッドを使用します。
criteria 探索アルゴリズムの終了条件を指定します。ここでは、10回の反復または0.03の精度に達するまで計算を続けます。

以下で、動画から最初のフレームを取得し、グレースケール変換しています。

ret, frame = cap.read()
gray1 = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

以下では、 Shi-Tomasi法を使用して、グレースケール画像から特徴点を検出します。

ft1 = cv2.goodFeaturesToTrack(gray1, mask=None, **ft_params)

以下では、フレームと同じサイズのゼロ配列(黒い画像)を生成します。これは特徴点の軌跡を描画するために使用します。

mask = np.zeros_like(frame)

以下では、動画からフレームを取得し、オプティカルフローを求めて画面に描画することを繰り返します。

# 動画終了まで繰り返し
while(cap.isOpened()):
    # 次のフレームを取得し、グレースケールに変換
    ret, frame = cap.read()
    gray2 = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

    # Lucas-Kanade法でフレーム間の特徴点のオプティカルフローwp計算
    ft2, status, err = cv2.calcOpticalFlowPyrLK(
        gray1, gray2, ft1, None, **lk_params)

    # オプティカルフローを検出した特徴点を取得(1なら検出)
    good1 = ft1[status == 1]  # 1フレーム目
    good2 = ft2[status == 1]  # 2フレーム目

    # 特徴点とオプティカルフローをフレーム・マスクに描画
    for i, (pt2, pt1) in enumerate(zip(good2, good1)):
        x1, y1 = pt1.ravel()  # 1フレーム目の特徴点座標
        x2, y2 = pt2.ravel()  # 2フレーム目の特徴点座標

        # 軌跡を描画(過去の軌跡も残すためにmaskに描く)
        mask = cv2.line(mask, (x2, y2), (x1, y1), [0, 0, 200], 2)

        # 現フレームにオプティカルフローを描画
        frame = cv2.circle(frame, (x2, y2), 5,  [0, 0, 200], -1)

    # フレームとマスクの論理積(合成)
    img = cv2.add(frame, mask)

    # ウィンドウに表示
    cv2.imshow('mask', img)

    # 次のフレーム、ポイントの準備
    gray1 = gray2.copy() # 次のフレームを最初のフレームに設定
    ft1 = good2.reshape(-1, 1, 2) # 次の点を最初の点に設定

    # qキーが押されたら途中終了
    if cv2.waitKey(30) & 0xFF == ord('q'):
        break
  • cv2.calcOpticalFlowPyrLK
    • Lucas-Kanade法を使用して、前のフレームと現在のフレーム間の特徴点のオプティカルフローを計算します。
  • status
    • 特徴点が追跡されたかどうかを示すステータス配列です。
  • good1good2
    • 追跡された特徴点の座標を取得します。
  • cv2.line
    • 特徴点の軌跡をマスクに描画します。
  • cv2.circle
    • 現在のフレームに特徴点を描画します。
  • cv2.add
    • フレームとマスクを合成します。
  • cv2.imshow
    • 合成画像をウィンドウに表示します。
  • cv2.waitKey(30)
    • 30ミリ秒待機し、’q’キーが押されたらループを終了します。

以下は終了処理です。すべてのウィンドウを閉じ、ビデオキャプチャーを解放します。

cv2.destroyAllWindows()
cap.release()
